В этом уроке мы реализуем обещание из Урока 0 — создадим рабочую команду, которая:

• создаёт лист (с правильной обработкой ошибок)
• подсчитывает существующие листы в документе
• выводит пользователю понятную сводку

✅ Требования: Завершите настройку Application из Урока 0. Если в проекте нет основных надписей, команда уведомит об этом и корректно завершится.

Application vs. Command

• Application (запускается с Revit): настраивает ваш аддин — создаёт панели и кнопки на ленте. Это «инфраструктура и интерфейс».
• Command (выполняется по нажатию кнопки): выполняет основную работу — читает/изменяет модель. Это «логика инструмента».

В коде эти роли представлены разными интерфейсами:

🧰 Nice3point.Revit.Toolkit предоставляет удобные базовые классы ExternalApplication и ExternalCommand, которые упрощают эти паттерны. В этом уроке мы работаем с «чистым» IExternalCommand для понимания основ, но также покажем интеграцию с лентой через Nice3point.

Почему Revit требует IExternal* vs External* классы?

Кратко: Revit — хост-приложение. Он вызывает только классы, реализующие официальные интерфейсы. Основные точки входа: IExternalApplication (запуск/завершение) и IExternalCommand (пользовательские инструменты).

Откуда ExternalApplication / ExternalCommand (без I)?
Это вспомогательные базовые классы из библиотек (например, Nice3point). Они реализуют необходимые интерфейсы и предоставляют удобные свойства (Document, UiDocument), делая код лаконичнее. Revit по-прежнему работает с интерфейсами.

Можно ли держать оба в одном классе?

Обычно нет. Лучше разделять из-за разных жизненных циклов:

• IExternalApplication/ExternalApplication — однократно за сессию Revit (создание UI, регистрация событий)
• IExternalCommand/ExternalCommand — при каждом нажатии кнопки (выполнение работы: транзакции, правки)

Стандартный паттерн — два отдельных класса в одной сборке:

1
2

Test.Application                 → IExternalApplication / ExternalApplication
Test.Commands.CreateSheetCommand → IExternalCommand     / ExternalCommand

Как Revit находит ваш код (.addin mapping)

Revit читает файл .addin, который указывает на вашу сборку и entry-class. Два типовых варианта:

A) Рекомендуется: Application-loader + лента (одна запись .addin)

• Одна запись <AddIn Type="Application"> на ваш Application-класс.
• В OnStartup создаёте панель ленты и добавляете push button, привязанный к вашему классу команды.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

<?xml version="1.0" encoding="utf-8" standalone="no"?>
<RevitAddIns>
  <AddIn Type="Application">
    <Name>MyAddin</Name>
    <Assembly>C:\Path\To\MyAddin.dll</Assembly>
    <FullClassName>Test.Application</FullClassName>
    <VendorId>AYD</VendorId>
    <VendorDescription>AYDrafting</VendorDescription>
  </AddIn>
</RevitAddIns>

В Application.OnStartup() регистрируете кнопку примерно так: new PushButtonData("CreateSheet", "Create Sheet", assemblyPath, "Test.Commands.CreateSheetCommand");

B) Только команда (видна в Add-Ins → External Tools)

— Запись <AddIn Type="Command">, указывающая напрямую на класс команды. Ленту настраивать не требуется.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

<?xml version="1.0" encoding="utf-8" standalone="no"?>
<RevitAddIns>
  <AddIn Type="Command">
    <Name>CreateSheet</Name>
    <Assembly>C:\Path\To\MyAddin.dll</Assembly>
    <FullClassName>Test.Commands.CreateSheetCommand</FullClassName>
    <VendorId>AYD</VendorId>
    <VendorDescription>AYDrafting</VendorDescription>
  </AddIn>
</RevitAddIns>

Когда и что использовать?

Коротко: Интерфейсы IExternal* — контракт, который вызывает Revit. Классы External* упрощают работу, но соблюдают тот же контракт. Application (запуск и UI) и Command (логика) лучше разделять и связывать через ленту.

Домашнее задание

Напишите команду CreateSheetCommand, которая:

1. Получает активный Document из контекста Revit
2. Запускает Transaction с именем “Create Sheet”
3. Находит тип основной надписи (не экземпляр!) и создаёт новый ViewSheet
4. Фиксирует транзакцию (Commit) при успехе
5. Собирает все листы и формирует краткий отчёт:
   • общее количество листов
   • первые 5 листов в формате Номер - Название
6. Показывает результат через TaskDialog
7. Возвращает Result.Succeeded; при ошибке — откат с понятным сообщением

Решение

1
2
3
4
5
6
7

Solution
|-> Test.csproj
	|-> Commands
		|-> StartupCommand.cs  # Изменить
	|-> Resources
	|-> Application.cs  # Изменить
	|-> Test.addin

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78

using Autodesk.Revit.Attributes;
using Autodesk.Revit.DB;
using Autodesk.Revit.UI;
using System;
using System.Collections.Generic;
using System.Linq;

namespace Test.Commands
{
    [Transaction(TransactionMode.Manual)]
    public class CreateSheetCommand : IExternalCommand
    {
        public Result Execute(
            ExternalCommandData commandData,
            ref string message,
            ElementSet elements)
        {
            // 1) Получить текущий документ
            Document doc = commandData.Application.ActiveUIDocument.Document;

            string resultMessage = string.Empty;

            // 2) Попытаться создать лист внутри транзакции
            using (Transaction transaction = new Transaction(doc, "Create Sheet"))
            {
                transaction.Start();

                try
                {
                    // Найти тип основной надписи (не экземпляр)
                    ElementId titleBlockId = new FilteredElementCollector(doc)
                        .OfCategory(BuiltInCategory.OST_TitleBlocks)
                        .WhereElementIsElementType()
                        .FirstElementId();

                    // Создать лист
                    ViewSheet newSheet = ViewSheet.Create(doc, titleBlockId);
                    transaction.Commit();

                    resultMessage = $"✅ Лист успешно создан!\nНомер листа: {newSheet.SheetNumber}";
                }
                catch (InvalidOperationException)
                {
                    // Нет основных надписей в проекте
                    transaction.RollBack();
                    resultMessage = "❌ Основные надписи не найдены в проекте.\nВставка → Загрузить семейство → сначала добавьте основную надпись.";
                }
                catch (Exception ex)
                {
                    // Любая другая ошибка
                    transaction.RollBack();
                    resultMessage = $"❌ Ошибка создания листа: {ex.Message}";
                }
            }

            // 3) Подсчитать существующие листы
            var allSheets = new FilteredElementCollector(doc)
                .OfClass(typeof(ViewSheet))
                .Cast<ViewSheet>()
                .ToList();

            resultMessage += $"\n\n📊 Всего листов в документе: {allSheets.Count}";

            if (allSheets.Count > 0)
            {
                resultMessage += "\n\nПервые 5 листов:";
                foreach (var sheet in allSheets.Take(5))
                {
                    resultMessage += $"\n• {sheet.SheetNumber} - {sheet.Name}";
                }
            }

            // 4) Показать диалог с результатом

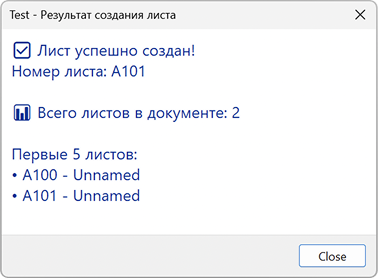

            TaskDialog.Show("Результат создания листа", resultMessage);
            return Result.Succeeded;
        }
    }
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

using Nice3point.Revit.Toolkit.External;
using Test.Commands;

namespace Test
{
    /// <summary>
    ///     Точка входа приложения
    /// </summary>
    [UsedImplicitly]
    public class Application : ExternalApplication
    {
        public override void OnStartup()
        {
            CreateRibbon();
        }

        private void CreateRibbon()
        {
            var panel = Application.CreatePanel("Commands", "Test");

            panel.AddPushButton<CreateSheetCommand>("Execute")
                .SetImage("/Test;component/Resources/Icons/RibbonIcon16.png")
                .SetLargeImage("/Test;component/Resources/Icons/RibbonIcon32.png");
        }
    }
}

Пошаговое руководство

1) Обязательный атрибут

1

[Transaction(TransactionMode.Manual)]

Почему Manual?

• Вы полностью контролируете транзакции:
  • Start() - Начать транзакцию,
  • Commit() - Завершить транзакцию,
  • RollBack() - Отменить транзакцию.
• Это стандарт для команд, изменяющих модель,

Альтернативы TransactionMode.Manual:

• TransactionMode.ReadOnly — только для чтения/анализа (без изменений в модели)

2) Контракт команды

1
2
3
4
5
6
7

public class CreateSheetCommand : IExternalCommand
{
    public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements)
    {
        // ...
    }
}

• Revit вызывает Execute при нажатии кнопки
• Метод возвращает Result: Succeeded, Cancelled, Failed
• Ключевой параметр: commandData.Application.ActiveUIDocument.Document → активный документ

3) Транзакции (сеть безопасности)

Все изменения модели выполняются внутри Transaction:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

using (var t = new Transaction(doc, "Something"))
{
    t.Start();
    try
    {
        // изменить модель
        t.Commit();
    }
    catch
    {
        t.RollBack(); // отмена всех изменений при ошибке
        throw;        // или показать понятное сообщение
    }
}

4) Эффективный поиск элементов

FilteredElementCollector — основной инструмент поиска элементов в модели:

1
2
3
4

var titleBlockTypeId = new FilteredElementCollector(doc)
    .OfCategory(BuiltInCategory.OST_TitleBlocks)
    .WhereElementIsElementType() // типы, не размещённые экземпляры
    .FirstElementId();           // выбросит исключение, если ничего не найдено

5) Создание листа ViewSheet.Create

1

ViewSheet newSheet = ViewSheet.Create(doc, titleBlockTypeId);

Без типа основной надписи Revit не сможет создать лист — поэтому обрабатываем InvalidOperationException.

6) Общение с пользователем

TaskDialog обеспечивает нативное отображение сообщений в Revit.

Интерфейсы — наглядные различия

IExternalApplication → запуск/завершение, настройка интерфейса и событий IExternalCommand → выполнение по клику, основная логика (с транзакциями) IExternalDBApplication → фоновые процессы (без UI), события базы данных IExternalEventHandler → асинхронные операции с моделью IExternalCommandAvailability → управление доступностью команд по контексту

IExternalCommand vs. ExternalCommand

• Существует два способа создания команд:

Обычный интерфейс (этот урок)

1
2
3
4
5
6
7

public class MyCommand : IExternalCommand
{
    public Result Execute(ExternalCommandData c, ref string m, ElementSet e)
    {
	    /* ... */
    }
}

Удобный базовый класс Nice3point

1
2
3
4
5
6
7

public class MyCommand : ExternalCommand
{
    public override void Execute()
    {
	    /* Document, UiDocument доступны как свойства */
	}
}

• IExternalCommand — это «чистый» интерфейс Revit API. Ты полностью контролируешь - описание метода Execute(), сам достаёшь UIApplication, UIDocument, Document из аргументов и работаешь напрямую с API. Такой подход даёт максимальную прозрачность и полезен для понимания, как Revit вызывает твой код.
• ExternalCommand от Nice3point — это удобная обёртка. Она уже реализует IExternalCommand за тебя и предоставляет готовые свойства (Document, UiDocument, Application), убирает шаблонный код и упрощает старт проекта. Под капотом > используется тот же самый Revit API.

📌 Вывод: Разница только в уровне абстракции: ExternalCommand — это «синтаксический сахар», а IExternalCommand — чистый API. На продакшн можно писать на базовом классе для скорости, но для обучения и отладки полезно начать с интерфейса.

Устранение неполадок

“Основные надписи не найдены”

• Вставка → Загрузить семейство → добавьте основную надпись (.rfa)

Кнопка не отображается

• Проверьте настройки .addin и полное имя класса. При использовании Nice3point убедитесь, что ExternalApplication запускается

Ошибки транзакций

• Вызывайте Start() перед изменениями модели, завершайте каждую транзакцию Commit() или RollBack()

ActiveUIDocument равно null

• Нет открытого проекта. Откройте модель в Revit

Что дальше

Урок 2: Основы программирования (биты, байты, системы счисления в C#)

Далее: размещение видов на листах, продвинутые фильтры элементов, API выбора и немодальные инструменты с IExternalEventHandler
